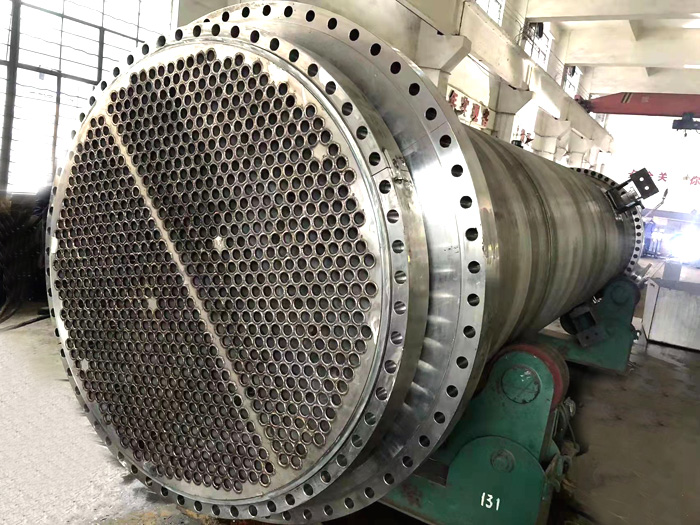

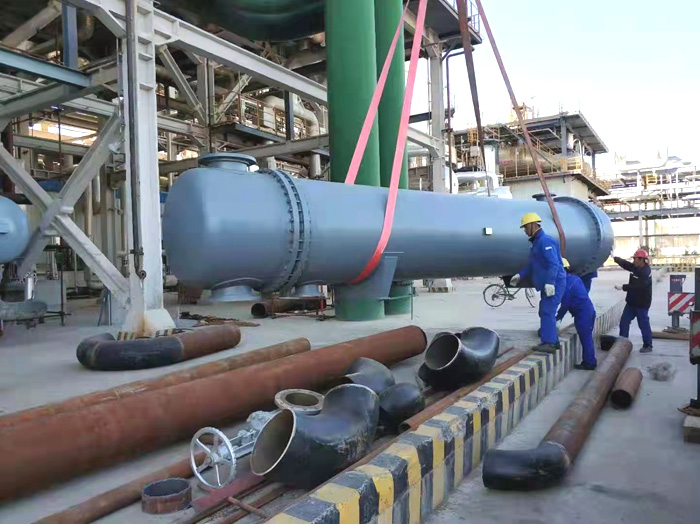

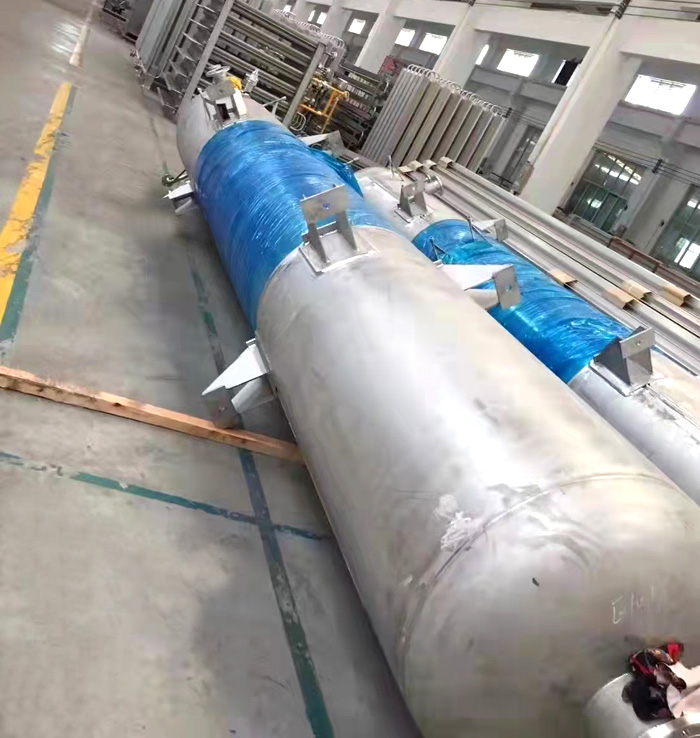

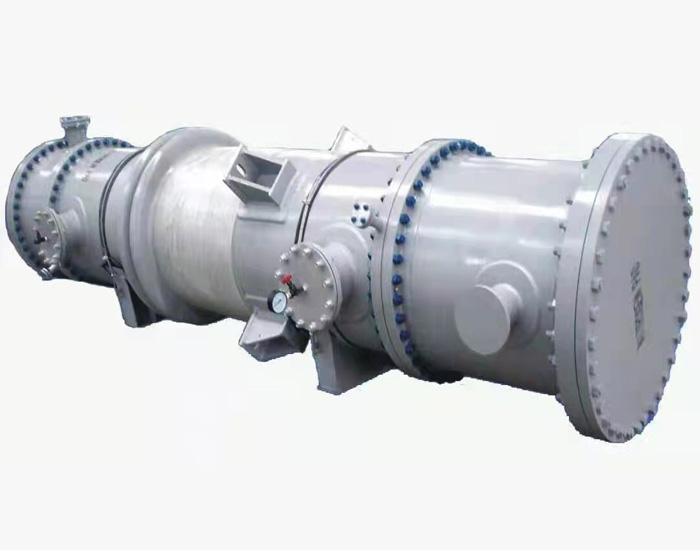

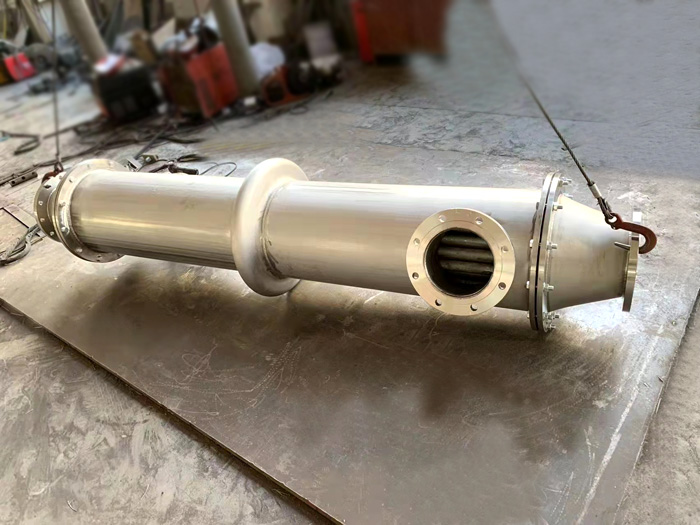

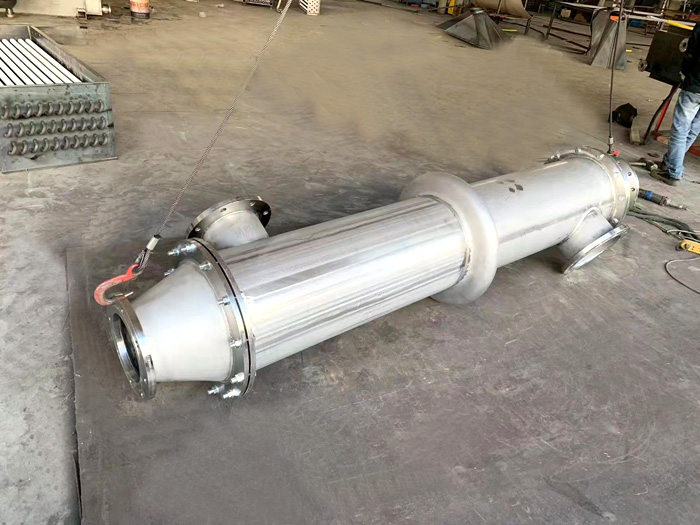

列管式換熱器是目前化工及酒精生產上應用廣的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。表示的是列管式換熱器中常見的一種型式--固定管板式的示意圖。在圓形外殼內裝上很多平行的管子，管束兩端焊接或脹接在管板(俗稱花板)上，裝有進出口管的封頭用螺釘與焊在外殼兩端的管板相連，封頭與管板之間的空間構成流體的分配室。由于管板與殼體、管子都焊在一起，位量固定不變，故稱固定管板式。所需材質 ，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程。

 在列管式換熱器中，管束的表面積即為該換熱器所具有的傳熱面積。當傳熱面積較大，管子數目較多時，為了提高管 內流體的流速，增大管內一側流體的傳熱膜系數，常將全部管子平均分成若干組，流體每次只流經一組管子，即采用多管程結構。其方法是在封頭內裝設隔板，在一端的封頭內裝設一塊隔板，便成二管程；在進口端裝兩塊擋板，另一端裝一塊隔板，便成四管程；如此，還可以設置其他多管程，但過多使流體阻力增大，隔板占有分布管面積，而使傳熱面積減小。

 酒精蒸餾使用的冷凝器，為了提高殼內流體的流速，通常在殼體內安裝一定數量與管束垂直的折流擋板。常用的擋板型式圓缺形(又程為弓形板)和盤環形兩種。
